Performances de résistance thermique de Géomur
Définition
La résistance thermique est définie comme le rapport entre l’épaisseur d’une paroi et sa conductivité thermique, exprimée en (m2.K)/W.
Les règles de mesures et de calculs sont données par les règles thermiques du bâtiments (Règles Th-bat, 2017).
Application
À partir des valeurs de conductivité mesurées selon NF EN 12664, il est possible de calculer la résistance thermique théorique du Géomur, en considérant une épaisseur de 2 x 42,5 mm de BLOC Géomur avec un lambda de 0,943 et une épaisseur de 165mm de MIX Géomur avec un lambda de 0,864. La résistance thermique du Géomur seule est alors de R = 0,28 (m2.K)/W.
A l’échelle d’une paroi verticale avec une face exposée à l’extérieur et une face exposée à un local chauffé, pour le calcul de la résistance thermique total de la paroi, il faut considérer les résistances thermiques superficielles Rsi et Rse. Les valeurs des résistances thermiques superficielles sont données dans le tableau ci-dessous (extrait règles TH-BAT, 2017) :

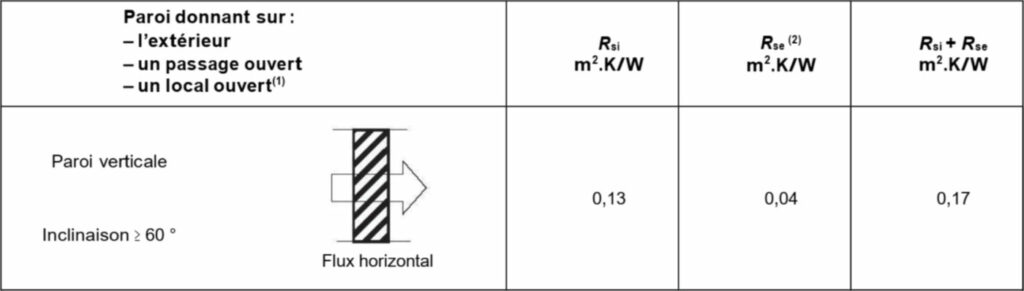

Figure 1. Extrait tableau X des règles TH-BAT 2017
La résistance thermique du GEOMURpi utilisé seul est alors de R = 0,45 (m2.K)/W.
R = 0,45 (m2.K)/W
Exemples d’application
Hypothèses et calculs
À titre d’exemple, il est établi dans le Tableau 1 et le Tableau 2, la résistance thermique selon deux configurations de façade GéomurPi, respectivement avec isolation rapportée par l’extérieur et par l’intérieur (Figure 2) décrites de l’extérieur vers l’intérieur par les constituants suivants :
- Système ITE « bloc isolation 2 » – Bardage bois / Laine de bois 145mm (SOPREMA ou équivalent) / GEOMURpi 250 mm /enduit terre 5mm
- Complexe isolant ITI « bloc + isolation ITI » – Enduit chaux 20mm / mur GEOMURpi 250 mm / Laine de verre 120mm (ISOVER GR32 ou équivalent) / plaque BA13
Figure 2. Schémas de principe de parois GEOMURpi avec ITE et ITI
Tableau 1 . Résistance Thermique d’un mur de façade avec ITE
| Épaisseur (mm) | Conductivité thermique λ (W/m.K) | Résistance thermique ((m2.K)/W) | |
|---|---|---|---|
| Extérieur | 0,04 | ||
| Bardage Bois | 21 | 0,2 | 0,11 |
| Laine de bois | 145 | 0,038 | 3,82 |
| GEOMURpi | 250 | 0,89 | 0,28 |
| Enduit Terre | 5 | 0,8 | 0,01 |
| Intérieur | 0,13 | ||
| Total | 421 | 4,38 |
Tableau 2 . Résistance Thermique d’un mur de façade avec ITI
| Épaisseur (mm) | Conductivité thermique λ (W/m.K) | Résistance thermique ((m2.K)/W) | |
|---|---|---|---|
| Extérieur | 0,04 | ||
| Enduit Chaux | 20 | 0,8 | 0,03 |
| GEOMURpi | 250 | 0,89 | 0,28 |
| Laine de verre | 120 | 0,032 | 3,75 |
| BA13 | 13 | 0,25 | 0,05 |
| Intérieur | 0,13 | ||
| Total | 403 | 4,28 |
Conclusion
Selon les configurations considérées, la résistance thermique de la paroi est de 4,38 (m2.K)/W dans le cas de la façade avec isolation thermique par l’extérieur, et de 4,28 (m2.K)/W dans le cas d’une isolation thermique par l’intérieur.
Références
[1] NF EN 12664 : Performance thermique des matériaux et produits pour le bâtiment – Détermination de la résistance thermique par la méthode de la plaque chaude gardée et la méthode du fluxmètre – Produits de moyenne et haute résistance thermique. (2012) AFNOR.
[7] Règles Th-Bât 2017 : Méthode de calcul Th-BCE 2012. (2017) CSTB.
[8] Évaluation Technique GEOMUR – Avis Technique CAs A 3332. CCFAT.
